Các phương pháp kiểm tra khuyết tật kim loại

Ngày đăng:10:44 13/09/2017
Lượt xem: 4.354
Cỡ chữ

Dưới đây chúng tôi xin giới thiệu phương pháp kiểm tra không phá hủy:

Hình ảnh cho tìm kiếm phương pháp kiểm tra mối hàn

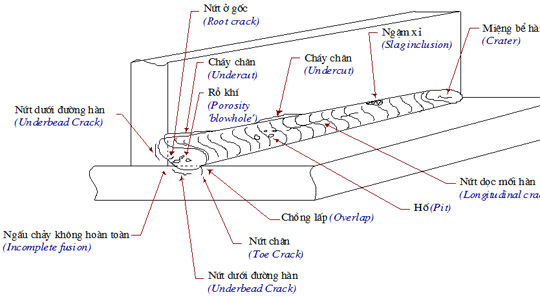

Hình ảnh các dạng khuyết tật thường gặp

1.Kiểm tra khuyết tật bằng mắt thường

Kiểm tra trước khi hàn:

- Kiểm tra bản vẽ, các tiêu chuẩn đặt ra cho liên kết hàn
- Kiểm tra chứng chỉ vật liệu được sử dụng có đủ và phù hợp với yêu cầu không.
- Kiểm tra gia công gá lắp, khe hở và mép vát có đúng với thiết kế không.
- Kiểm tra độ sạch của liên kết hàn Kiểm tra trong khi hàn

Kiểm tra các thông số của quy trình hàn:

- Loại vật liệu hàn tiêu hao.
- Nhiệt độ nung nóng trước khi hàn (nếu được yêu cầu).
- Vị trí hàn và chất lượng bề mặt vật hàn.
- Trình tự hàn.
- Xử lý các mối hàn đính và vệ sinh giữa các lớp hàn.
- Kích thước liên kết hàn.
- Nhiệt độ và thời gian sử lý nhiệt sau khi hàn. Kiểm tra sau khi hàn
- Làm sạch bề mặt liên kết hàn (bề mặt mối hàn và vùng kim loại cơ bản)
- Quan sát kỹ bằng mắt thường hoặc bằng kính lúp
- Kiểm tra kích thước của mối hàn so với bản vẽ thiết kế.

2.Kiểm tra bằng dung dịch chỉ thị màu

Đây là phương pháp sử dụng các dung dịch để thẩm thấu vào các vết nứt, rỗ khí nhỏ của liên kết hàn mà không thể quan sát được bằng mắt thường, sau đó dùng các chất hiển thị màu phát hiện ra vị trí mà dungdịch thẩm thấu còn nằm lại ở các vết nứt cũng như rỗ khí.
Cần lưu ý là : Phương pháp này chỉ phát hiện được các khuyết tật mở ra trên bề mặt vật liệu cần kiểm tra.

Hình ảnh cho tìm kiếm chất hiên thị khuyết tật
Thông thường sử dụng 3 loại dung dịch và được tiến hành theo các bước sau:
          - Dùng dung dịch làm sạch để tẩy sạch bề mặt mối hàn.
          - Phun dung dịch thẩm thấu lên bề mặt mối hàn.
          - Sau khi đủ thời gian để dung dịch thẩm thấu vào các vết nứt, rỗ khí, thì lau sạch bề mặt mối hàn.
          - Dùng dung dịch hiển thị màu phun lên vùng mối hàn vừa thực hiện các bước trên để phát hiện khuyết tật. Phương pháp này có tính ưu việt là đơn giản, dễ thực hiện, phát hiện được cả các khuyết tật nhỏ không quan sát được bằng mắt thường một cách nhanh chóng, tuy nhiên nó không phát hiện được những khuyết tật nằm bên trong của liên kết hàn và chiều sâu của khuyết tật.

3.Kiểm tra bằng từ tính

Kiểm tra bằng từ tính là sử dụng bột sắt từ rắc trong trường của nam châm tự nhiên hay điện từ thì nó sẽ phân bố theo quy luật của các đường sức từ. Quy luật này trước tiên phụ thuộc vào sự đồng nhất của cấu trúc sắt từ, nếu như trên đường đi các đường sức từ gặp phải các vết nứt, khe hở… thì quy luật phân bố của các đường sức từ thay đổi so với những khu vực khác do có sự khác nhau về độ thẩm từ. Khi gặp các khuyết tật các đường sức từ tản ra bao xung quanh lấy các khuyết tật đó.
Dựa vào nguyên lý đó người ta tiến hành kiểm tra bằng cách rắc bột sắt lên bề mặt mối hàn, sau đó đặt kết cấu hàn vào trong một từ trường rồi nhìn vào sự phân bố các đường sức từ để có thể phát hiện và phân biệt được khuyết tật.
Hình ảnh cho tìm kiếm phương pháp kiểm tra bằng từ tính
Phương pháp này chỉ áp dụng đối với các vật liệu từ tinh, nó cho phép phát hiện các khuyết tật nứt bề mặt có kích thước rất nhỏ, các khuyết tật ở phía dưới bề mặt liên kết hàn như:
         -Nứt ở vùng ảnh hưởng nhiệt
         -Hàn không ngấu
         -Nứt phía dưới bề mặt
         -Rỗ khí, lẫn xỉ.

4.Kiểm tra bằng tia phóng xạ (chụp ảnh phóng xạ)

Tia X và tia Gamma là sóng điện từ có bước sóng rất ngắn, tần số dao động và năng lượng rất cao có thể đi xuyên qua khối kim loại dày. Một phần bức xạ tia X và tia gamma bị hấp thụ, một phần sẽ đi qua mẫu kiểm tra, lượng hấp thụ và lượng đi qua được xác định theo chiều dày của mẫu. Khi có khuyết tật bên trong, chiều dày hấp thục bức xạ sẽ giảm, điều này tạo phần khác biệt trong phần hấp thụ, được ghi lại trên phim ở dạng hình ảnh bóng gọi là ảnh bức xạ. Giải đoán phim sẽ cho phép phát hiện các khuyết tật bên trong vật hàn một cách chính xác. Phương pháp này cho phép phát hiện được tất cả các loại khuyết tật trừ các vết nứt vi nhỏ.

5.Kiểm tra khuyết tật bằng siêu âm

Sóng siêu âm là dạng sóng âm thanh dao động đàn hồi trong môi trường vật chất nhất định, khi truyền qua biên giới giữa các môi trường vật chất khác nhau sóng siêu âm sẽ bị khúc xạ hay phản trở lại. Dựa vào tính chất đó, người ta đã chế tạo được các loại máy siêu âm khuyết tật để phát hiện các khuyết tật nằm sâu trong lòng kim loại. Phương pháp kiểm tra này cho phép phát hiện các vết nứt, hàn không ngấu, rỗ khí, kẹt xỉ,…và cả những thay đổi rất nhỏ ở vùng ảnh hưởng nhiệt của liên kết hàn. Quan sát trên màn ảnh của máy kiểm tra mối hàn bằng những xung hiển thị, có thể cho phép biết được chính xác vị trí của các khuyết tật.
Hình ảnh cho tìm kiếm phương pháp kiểm tra khuyết tật bằng siêu âm

6.Phương pháp kiểm tra độ kín của liên kết hàn

Kiểm tra độ kín bằng áp lực khí Trước lúc kiểm tra cần bịt kín, sau đó bơm khí vào (không khí hoặc khí trơ) đến một áp suất nhất định nào đó, sau đó bôi nước xà phòng lên mặt ngoài mối hàn và quan sát (100 gam xà phòng trên một lít nước).Những chỗ bị rò rỉ sẽ được phát hiện theo các vị trí mà bong bóng xà phòng nổi lên. Kiểm tra bằng áp lực nước Để kiểm tra người ta bơm nước vào kết cấu cần kiểm tra, tạo một áp suất dư cao hơn áp suất làm việc 1,5 đến 2 lần và giữ áp suất đó trong vòng 5 - 6 phút. Giai đoạn tiếp theo là hạ áp xuống đến áp suất làm việc rồi dùng búa gõ nhẹ vùng xung quanh mối hàn (rộng 15 - 20mm)và quan sát xem nước có rò rỉ ra không. Đối với những kết cấu hở như bồn chứa, thùng,…chỉ cần thử bằng cách bơm nước vào và giữ trong vòng 2 - 24 giờ và quan sát xem nước có bị rò rỉ ra.
